DTN 80 – Opérateur électromécanique pour portes battantes automatiques

Caractéristiques techniques

Élément	Détail
Dimensions (H x P x L)	85 x 145 x 680 mm
Poids de l’opérateur	11 kg
Largeur du vantail	700 – 1600 mm
Poids max. du vantail	600 kg
Inertie maximale	190 kg/m²
Couple de rotation	260 Nm
Angle d’ouverture	135°
Profondeur linteau – bras compas	0 – 300 mm
Profondeur linteau – glissière	+10 / -10 mm
Rallonges d’axe	30, 60, 90 mm
Alimentation accessoires	24 V DC / 2,5 A
Puissance absorbée	80 W (7 W en veille)
Température de fonctionnement	–15 °C à +50 °C
Indice de protection	IP20
Durée de vie testée	4 500 000 cycles (DIN 18263), 1 000 000 cycles (DIN 16005)

Une spécification puissance moteur parfaitement adaptée aux exigences des portes automatiques battantes lourdes.

Une technologie signée Axed, conçue pour la performance, la sécurité et l’accessibilité

Le DTN 80 est un opérateur de porte développé par Axed, marque reconnue dans le domaine de la motorisation de porte battante et des systèmes d’ouverture automatique. Il s’intègre à toutes les portes battantes automatiques, et convient aussi bien aux projets neufs qu’en rénovation.

Pourquoi automatiser vos portes battantes ?

Les portes battantes automatiques sont aujourd’hui incontournables pour :

• Améliorer l’accessibilité PMR dans les lieux publics,
• Fluidifier la circulation des usagers dans les établissements à fort passage,
• Assurer une ouverture sans contact pour des questions d’hygiène,
• Renforcer la sécurité avec des dispositifs de détection,
• Garantir une fermeture motorisée efficace après chaque passage.

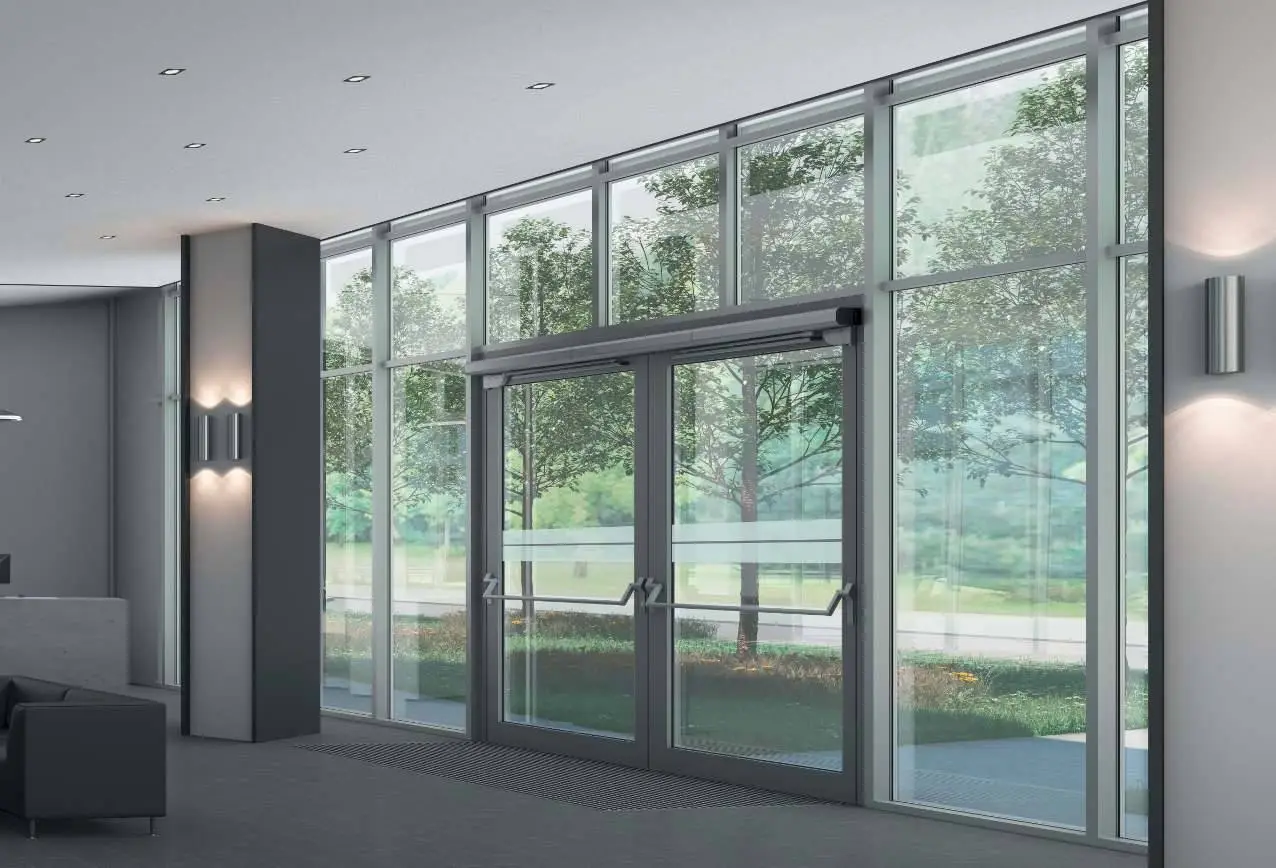

Installées dans les bureaux, hôpitaux, résidences, centres commerciaux, écoles ou hôtels, les portes battantes avec vantail motorisées s’imposent comme un système intelligent et conforme aux normes actuelles.

Questions fréquentes

Résumé – Pourquoi choisir le DTN 80 d’Axed

• Porte battante automatique pour tous types d’accès
• Motorisation de porte fiable, discrète et silencieuse
• Compatible avec tous les systèmes de portes battantes
• Installation en neuf ou rénovation
• Automatisme de portes battantes répondant aux normes
• Activation via fonction push, radar, télécommande
• Intégration simple dans un système de porte battante complet
• Contrôle via module domotique ou commande locale
• Idéal pour remplacer un ferme porte existant
• Conforme aux exigences de sécurité, de performance moteur, et d’ouverture automatique de porte battante

Les avantages du système de porte battante DTN 80

Une sécurité renforcée

Compatible avec les capteurs de sécurité type LZR®-FLATSCAN SW, le DTN 80 offre une sécurisation de l’ouverture, évite les risques de pincement et permet une détection d’obstacle efficace. Il répond aux normes DIN EN 16005 et DIN 18263.

Avec un ferme porte automatique, il permet une fermeture automatique maîtrisée, même sur des portes coupe-feu. Il s’intègre aux automatismes des portes battantes avec voyants lumineux, signal sonore, et commande d’urgence.

Une installation souple

• Compatible avec tous types de portes battantes
• Pose en applique ou encastrée
• Fonctionne avec bras compas ou glissière
• Adapté à l’aluminium, au bois, au verre, à l’acier
• Intégrable à tous les systèmes de portes battantes existants

Une maintenance simplifiée

Grâce à son mécanisme robuste, le DTN 80 ne nécessite qu’un entretien réduit. Son automatisme de portes est conçu pour résister à un usage intensif et assurer une longévité exceptionnelle. La maintenance préventive prolonge les performances de la motorisation.

Cas d’usage et compatibilité élargie

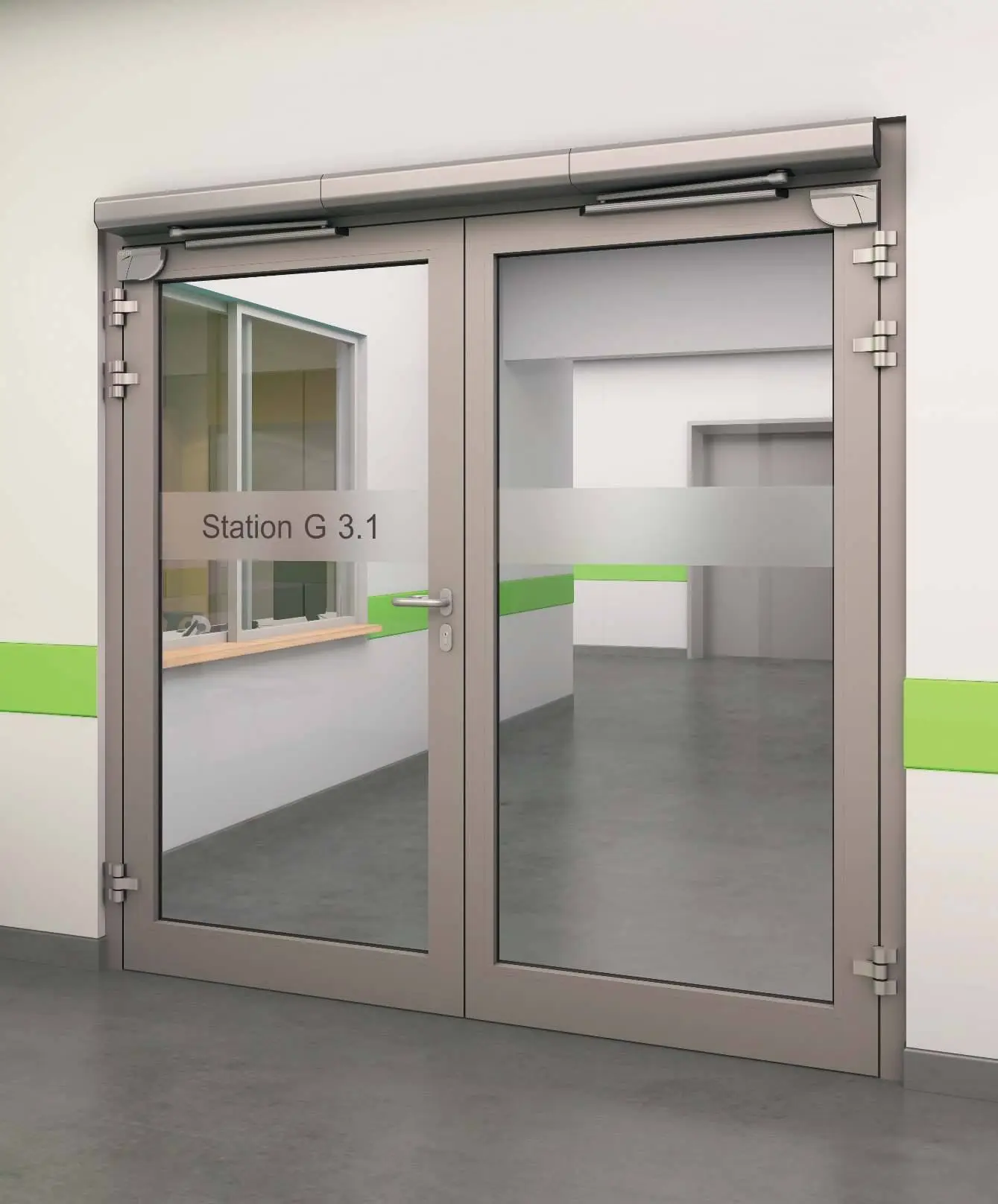

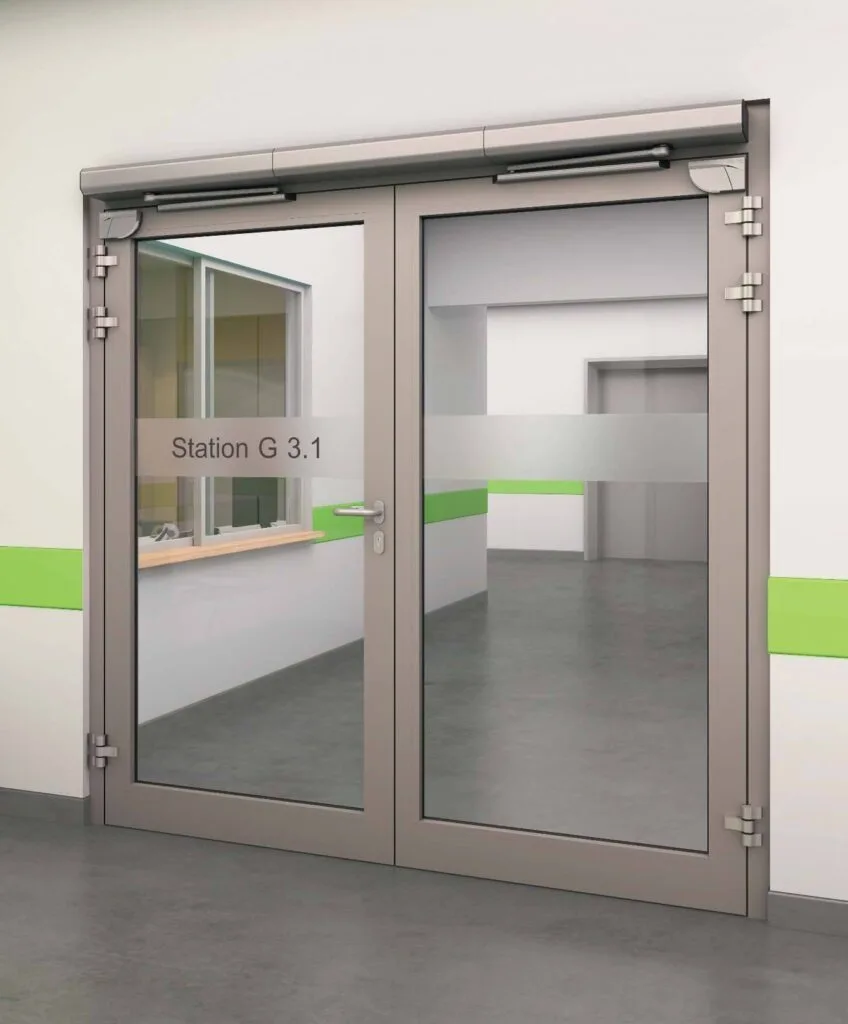

Le DTN 80 s’adapte parfaitement à une grande variété de portes et de configurations spécifiques. Grâce à sa motorisation adaptable et à ses nombreux types de bras (standard, compas, glissière), il peut être intégré à des portes automatiques battantes simples ou doubles, dans des environnements aussi variés que les établissements de santé, les bâtiments tertiaires ou les ERP.

Ce produit se distingue par sa compatibilité avec la majorité des systèmes du marché, qu’il s’agisse de produits Axed ou d’automatismes de portes d’autres marques. Sa conception modulaire permet une fermeture entièrement personnalisable, avec des paramètres de contrôle facilement ajustables selon les besoins spécifiques de l’installation.

Utiliser le DTN 80 dans des systèmes de portes automatiques permet une harmonisation des produits, une meilleure maîtrise des coûts et un gain de temps pour les installateurs comme pour les exploitants de bâtiments.

Exemple d’installation complète

• Opérateur DTN 80 – Axed
• Bras compas avec rallonge d’axe
• Capteur laser LZR®-FLATSCAN SW
• Bouton poussoir inox PMR
• Signal sonore + voyant LED ouverture
• Commande push & go
• Verrouillage électromagnétique
• Connexion domotique IP
• Interface de contrôle d’ouverture distance
